420 Watt LiMoPower Wohnmobil Solar Set - LMP 420 MAXI POWER - MPPT DUO 500
LiMoPower® Wohnmobil Solaranlagen WS-LMP 420 sind standardmäßig mit einem MPPT DUO Solarladeregler zum Laden der Wohnraum- und Starterbatterie ausgestattet. Der LiMoPower® MPPT Solarladeregler ist für alle gängigen Batterietypen (offene Blei Säure, AGM, Gel und Lithium Batterien) einsetzbar. Es stehen 4 Ladekennlinien zur Auswahl. Im Lieferumfang des Solarladereglers ist serienmäßig der Temperatursensor enthalten, somit wird der Akku auch bei stark schwankenden Temperaturen sehr schonend aufgeladen. Damit Sie Ihre Solarstromanlage und Akkus immer im Blick haben sorgt unser LiMoPower® Solar Monitor für alle relevanten Messwerte wie z.B. aktuelle Solarmodulleistung (W), aktueller Solarstrom (A), aktuelle Solarbatteriespannung (V), eingeladene Solarkapazität (Ah) und eingeladene Solarenergiemenge (Wh). Zur optimalen Verklebung der Solarspoiler auf dem Fahrzeugdach liefern wir ein abgestimmtes Klebe-Set mit einem hochwertigen MS-Polymerkleber, sowie einem Primer (Haftvermittler).
Einsatzbereich der LiMoPower® Wohnmobil Solaranlagen WS-LMP420
- ausgelegt für einen Tagesenergiebedarf von ca. 1600 Wh/d (Sommer)
- geeignet für große Reisemobile
- Empfohlener Nutzungszeitraum: April bis September
- Einsatzbereich: Solare Stromproduktion für Licht, Pumpe, Radio,TV/SAT, Kühlschrank
Produkthighligths
- Modernste MPPT Solartechnology für mehr Energieertrag
- LiMoPower® MPPT DUO 500 Solarladeregler zum Laden der Wohnraum- und Starterbatterie
- Serienmäßig mit Temperatursensor für schonende Batterieladung
- LiMoPower® Solar Monitor - alle Messwerte auf einen Blick
- hochwertige LiMoPower® Aluminium Solarspoiler
- Solarkabel-Set mit vormontierten Steckverbindern
- Hochwertige monokristalline Solarmodule mit sehr hohem Wirkungsgrad
- Top Qualität zu besten Preisen

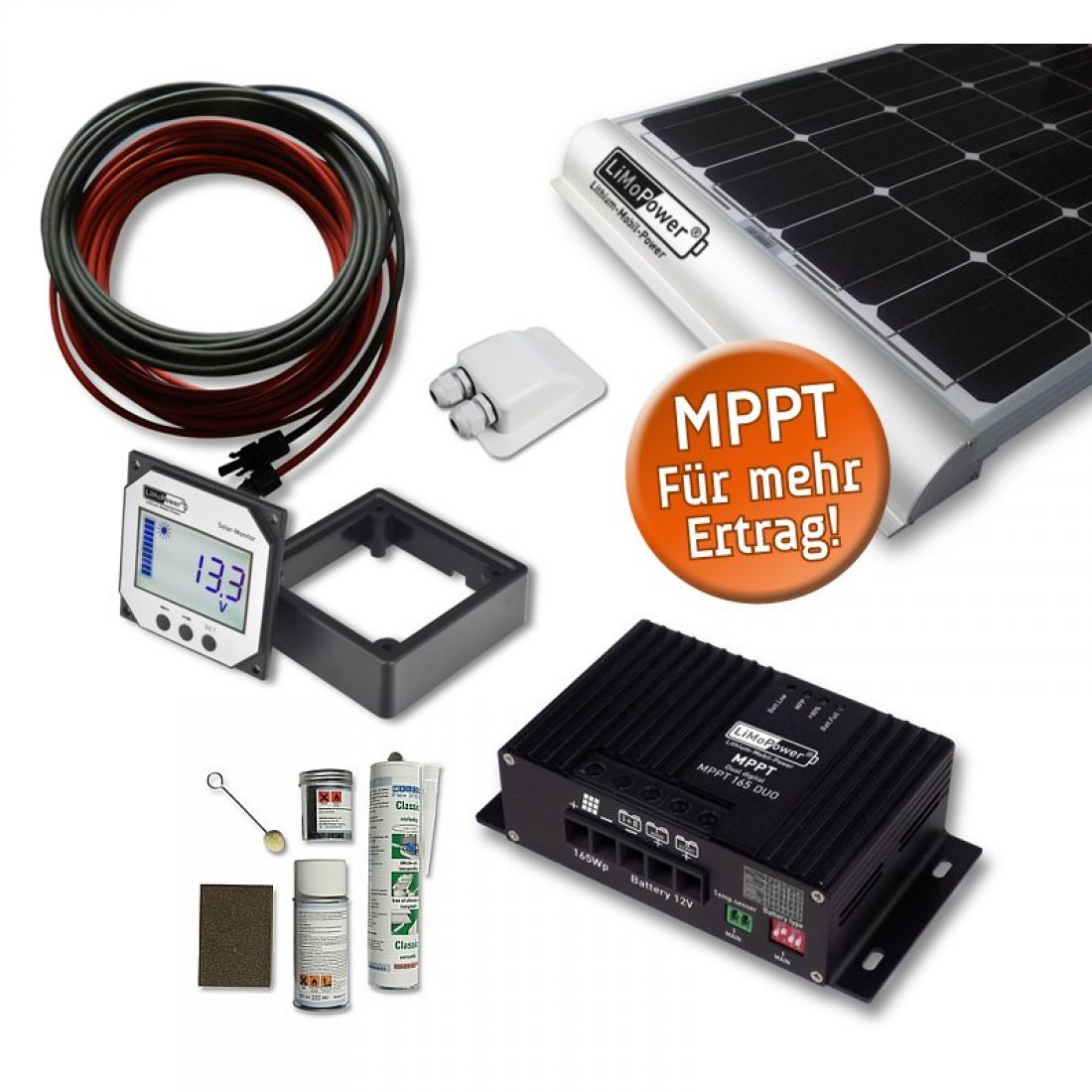

Bausatz beinhaltet
- 2 x Solarmodul 210W monokristallin - FS210-24M-210 - Generatorleistung: 420 W
- 1 x Solarladeregler Typ LiMoPower MPPT DUO 500 , 0 - 35 A
- 1 x LiMoPower® Solar Monitor
- 2 x 5 m Solarkabel - Set - 1 x 6 mm² - Farbe: Rot , Schwarz (einadrig)
- 1 x Y-Verbinder zum paralellschalten der zwei Solarmodule
- 2 x LiMoPower® Solarspoiler-Set aus Aluminium - Silber - Länge: 765 mm
- 1 x Dachdurchführung 2-fach DFS/2 - weiss - aus ASA
- 1 x Klebe-Set: 310 ml MS-Polymer Kleber, 50 ml Primer, 150 ml Oberflächgenreiniger, Schleifklotz, Wollwischer
- 1 x Montageanleitung und Sicherheitsdatenblätter auf CD enthalten
Zusätzliches Zubehör
- Batterieanschlußkabel 1 x 6 mm², Länge: 2 x 2 m mit Polklemmen, sowie Sicherungshalter + DC-Sicherung
- Batterieanschlußkabel 1 x 6 mm², Länge: 2 x 2 m mit Kabelschuh 8 mm, sowie Sicherungshalter + Sicherung
- LiMoPower® Lithium Ionen Akku Typ LMP 12-100 -12,8V / 100Ah - 1280Wh nutzbare Energiemenge
Technische Details zum LiMoPower MPPT Wohnmobil Solar Set
Monokristallines Solarmodul 210 Wp
Nennleistung: 210 Wp
Leerlaufspannung: 45,3 V
Nennspannung: 38,3 V
Nennstrom: 5,49 A
Kurzschlussstrom: 5,87 A
Modulstecker C 4
Breite: 765 mm Höhe: 1405 mm Tiefe: 35mm
Gewicht: 12 kg
Einsatzbereich: Im Außenbereich, Camping, Inselanlagen
LiMoPower MPPT Solarladeregler MPPT DUO 500W - 12V
LiMoPower® MPPT DUO Solarladeregler sind mit zwei Ladeausgängen zum Laden der Wohnraum- und Starterbatterie ausgestattet. Der LiMoPower® MPPT Solarladeregler ist für alle gängigen Batterietypen (offene Blei Säure, AGM, Gel und Lithium Batterien) einsetzbar. Damit Sie Ihre Solarstromanlage und Akkus immer im Blick haben sorgt unser mitgelieferter LiMoPower® Solar Monitor für alle relevanten Messwerte wie z.B. aktuelle Solarmodulleistung (W), aktueller Solarstrom (A), aktuelle Solarbatteriespannung (V), eingeladene Solarkapazität (Ah) und eingeladene Solarenergiemenge (Wh). Durch hochwertige Komponenten und konstruktive Massnahmen in Verbindung mit einem Microcontroller wird eine optimale Ladung, sowie die Einhaltung von Ladespannungen und Ladeströmen erreicht. Der Hauptladeausgang (Wohnraumbatterie) ist mit einer IU1oU2-Ladekennlinie ausgerüstet und kann somit optimal Blei-Säure/Nassbatterien, Gel- oder AGM/Vliesbatterien und Lithium Batterien aufladen. Der zweite Ladeausgang (Starterbatterie) ist Spannungs- und stromreduziert und dient zur Stützladung bzw. zur Ladeerhaltung der Starterbatterie bei langen Standzeiten. Es stehen 4 Ladekennlinien zur Auswahl. Im Lieferumfang des Solarladereglers ist serienmäßig der Temperatursensor enthalten, somit wird der Akku auch bei stark schwankenden Temperaturen sehr schonend aufgeladen. Die MPPT Solarladeregler sind für alle handelsüblichen Solarmodule geeignet. Die LiMoPower® MPPT Solarladeregler arbeiten mit dem MPPT (Maximum-Power-Point-Tracking) Verfahren. Sie sorgen automatisch für die optimale Leistungsausbeute (Watt Peak). Dabei wird der Spannungsüberschuss zwischen Solarmodulspannung und Batteriespannung umgewandelt in einen höheren Batterie Ladestrom. Somit wird die bestmögliche Leistungsausnutzung der Solaranlage erzielt. Die Ladestromzunahme beträgt gegenüber herkömmlichen Solarladereglern ca. 10-30%.
| Solarmodul Nennleistung Pmpp |
max. 500 W |
| Solarmodulstrom Impp |
0 - 35 A |
| Solarmodulspannung [Uoc] |
max. 50 VDC |
| Batterie Nennspannung Bord I und Start II |
12 VDC |
| Ladestrom |
0 - 35 A |
| Vorladestrom (tiefentladene Batterie) max: |
12,7 A (< 8V) |
| Rücksetzspannung (30 sec): |
12,7 VDC |
| Ladeprogramme für Gel-/AGM-/Säure/LiFePo4-Batterien: |
4 |
| Ladespannungsbegrenzung (max): |
15 VDC |
| Eingebauter Überlastschutz (Strombegrenzung): |
ja |
| Eingebauter Übertemperaturschutz |
ja |
| Eingebauter Lüfter |
ja |
| Gerätesicherung: |
30 A |
| Eingang für Batterie-Temperatur-Sensor |
ja |
Lade-Timer
Nebenausgang Fahrzeugstarter Batterie II (Start II): |
3-fach |
| Ladestrom: |
0 - 1,0 A |
| Eingebauter Überlastschutz (Strombegrenzung) |
ja |
| Eingebauter Kurzschluss-Schutz: |
ja |
| Eingebauter Übertemperaturschutz |
ja |
| Mechanische Daten: |
|
| Abmessungen incl. Befestigungsflansch [mm]: |
147 x 155 x 40 |
| Gewicht |
820 Gramm |
| Umgebungsbedingungen, Luftfeuchtigkeit: |
max. 95 % RF, nicht kondensierend |
Information Zur Batterieverordnung
Da wir Batterien und Akkus bzw. solche Geräte verkaufen, die Batterien und Akkus enthalten, sind wir nach der Batterieverordnung (BattV) verpflichtet, Sie auf Folgendes hinzuweisen:
1.1 Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden, sondern Sie sind zur Rückgabe gebrauchter Batterien und Akkus gesetzlich verpflichtet. Sie können die Batterien nach Gebrauch entweder an uns zurücksenden oder in unmittelbarer Nähe (z.B. im Handel oder in kommunalen Sammelstellen) unentgeltlich zurückgegeben. Batterien und Akkus sind mit einer durchgekreuzten Mülltonne sowie dem chemischen Symbol des Schadstoffes bezeichnet, nämlich "Cd" für Cadmium, "Hg" für Quecksilber und "Pb" für Blei.
| 2 x |
 |
Solarmodul FS210-24M10 / 210 Wp monokristallin - silberner
Rahmen - ges. 420 Wp
Uo: 45,3 V; Unenn: 38,3 V
Ik: 5,87 A; Inenn: 5,49 A
Abm. (LxBxH): 1405 x 765 x 35 mm
Gewicht: 12 kg
|
| 2 x |
 |
2 x 5 m Solarkabel - 6 mm²
Farbe: Rot und Schwarz (einadrig)
für die Verbindung vom Solarmodul zum Solarladeregler.
Einseitig vormontierte C4-Anschlußstecker
für den direkten Anschluß am Solarmodul
|
| 1 x |
 |
LiMoPower LMP-MPPT 480/960
- Ladung Bordbatterie
- max. 480Wp-12V / 960Wp-24V
Solarleistung oder 40 Ampere
- Systemspannung 12 Volt / 24 Volt
- Eingebauter Überlast- Kurzschluß- und Übertemperaturschutz
- Ladeprogramme für Gel-/AGM-/Säure/LiFePo4-Batterien
LCD Fernanzeige
12 Volt oder 24 Volt Gleichspannung
- aktuelle Solarmodulleistung (W)
- aktueller Solarstrom (A)
- aktuelle Solarbatteriespannung (V)
- eingeladene Solarkapazität (Ah)
- eingeladene Solarenergiemenge (Wh)
- incl. 5m Verbindungskabel zu Laderegler
|
| 2 x |
 |
Spoiler-Set
LiMoPower® Solarspoiler-Set
Aluminium - silber |
| 1 x |
|
Klebeset
- 310 ml MS-Polymer Montagekleber
- 50 ml Primer
- 150 ml Oberflächgenreiniger (Spray)
- Schleifklotz und Wollwischer
|
| 1 x |
 |
Dachdurchführung
2 - fach / ABS Kunststoff
Farbe weiß
|
| 1 x |
 |
Montageanleitung und Sicherheitsdatenblätter auf CD enthalten
|
Zubehör:
- EBL-Kabelsatz zum Anschluss des Solarladereglers an Elektroblock der Firma Schaudt GmbH
- Batterieanschlußkabel 1 x 6 mm², Länge: 2 x 2 m mit Polklemmen, sowie Sicherungshalter + DC-Sicherung
- Batterieanschlußkabel 1 x 6 mm², Länge: 2 x 2 m mit Kabelschuh 8 mm, sowie Sicherungshalter + Sicherung
- LiMoPower® Lithium Ionen Akku Typ LMP 12-100 - 1280Wh - 12,8V / 100Ah
- Battery Protector 40
Speditionslieferung - bitte geben sie zur Lieferterminabsprache ihre Telefonnummer an - Danke
Solar-Komplettanlage mit 2x 210 Wp Solarmodul und mit MPPT 500 Laderegler mit Fernanzeige
