60 Watt Wohnmobil Solar-Set - Typ WS 60 - MPPT 170 Duo Digital


ab 249,80 EURinkl. MwSt., zzgl. Versand
LCD Monitor und / oder Bluetooth:
Solarkabel:
Batterietyp:
EBL Kabelsatz :
Batteriekabelsatz mit Sicherung:




Art.Nr.:
Sch_Set60_MPP
Lieferzeit:
ca. 3-5 Tage (Ausland abweichend)
Lagerbestand:
18
Lagerbestand:
18 Stück
Versandgewicht:
20 kg

Komplettanlage für Wohnmobil mit 60 Wp Solarleistung

60 Watt Wohnmobil Solar Set  WS 60 - MPPT 170 Duo Digital

Bausatz zum Errichten einer autarken Solarstromanlage auf Fahrzeugdächern. Tagesleistung durchschnittlich bis zu 240 Wattstunden pro Sonnentag! Das 60 W-Solarmodul mit 68 cm-Haltespoilern benötigt eine Gesamtfläche von 95 cm x 71 cm auf Ihrem Fahrzeugdach!

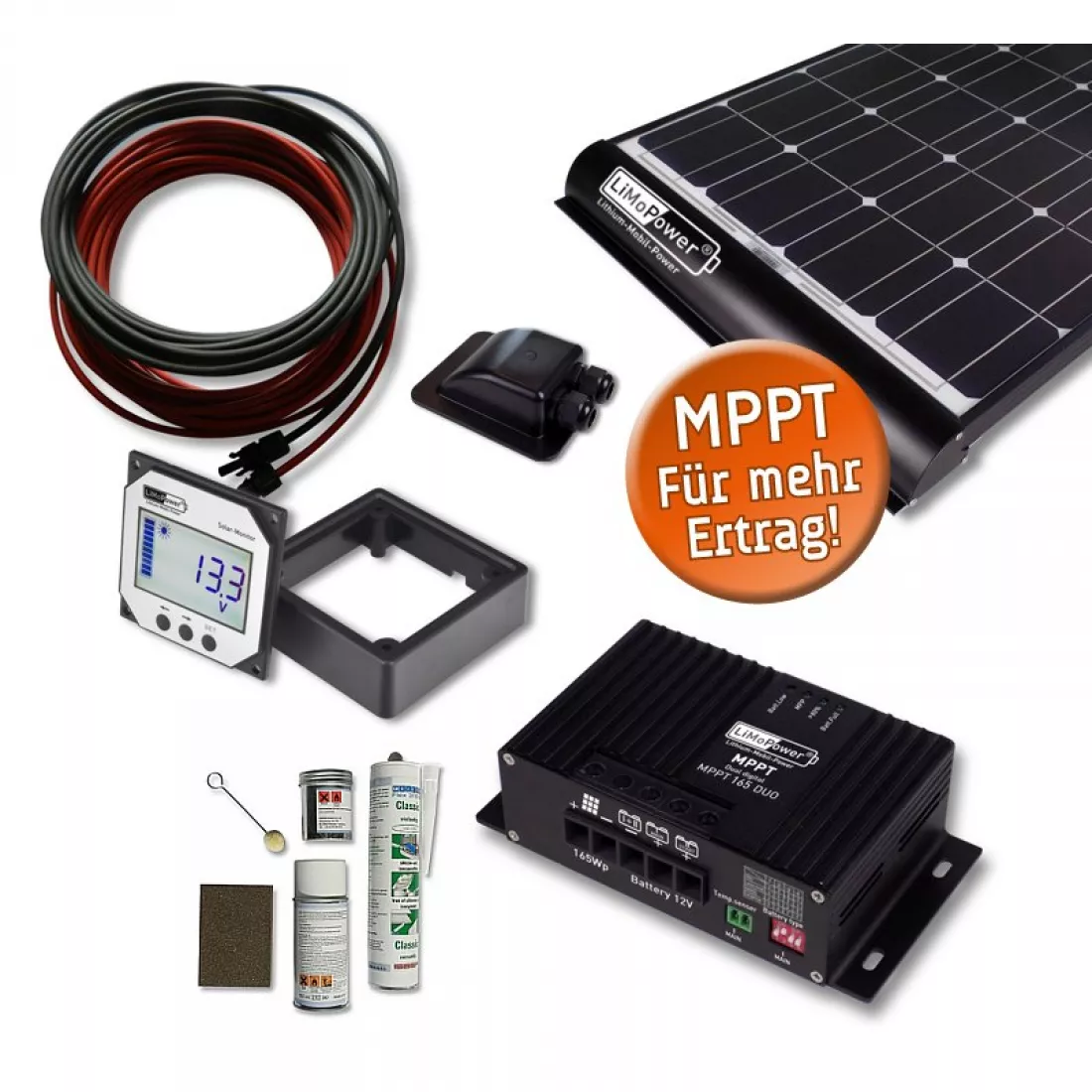

Bausatz beinhaltet
1 x Solarmodul 60W monokristallin - Fabr. SunLink PV - Typ SL060-12M60
1 x Solarladeregler LiMo Power MPPT 170 Duo Digital, 10 A, mit 2 Ladeausgängen für Bord- und Starterbatterie
2 x 5 m Solarkabel - Set -  1 x 4 mm² - Farbe: Rot , Schwarz (einadrig) incl. vormontierten C4 Steckverbindern
1 x LiMoPower® Solarspoiler-Set aus Aluminium - Silber - Länge: 660mm
1 x Dachdurchführung 2-fach DFS/2 - weiss - aus ASA
1 x Klebe-Set: best. aus: - 310 ml MS-Polymer Montagekleber, 50 ml Primer, 150 ml Oberflächgenreiniger (Spray), Schleifklotz, Wollwischer
1 x Montageanleitung und Sicherheitsdatenblätter auf CD enthalten

Technische Details:
Monokristallines Solarmodul 60 Wp
Nennleistung: 60 Wp
Leerlaufspannung: 21,6 V
Nennspannung: 17,2 V DC
Nennstrom: 3,78 A
Kurzschlussstrom: 4,3 A
Modulstecker MC 4
Länge: 660 mm  Breite 630 mm  Höhe: 35mm
Gewicht: 6 kg
Einsatzbereich: Im Außenbereich, Camping, Inselanlagen

MPPT Solarladeregler LiMo Power Duo Digital 170

Solarladeregler Typ  Duo Digital 170
Solarmodul Nennleistung Pmpp 50 - 170 W
Solarmodulstrom Impp  0 - 10 A
Solarmodulspannung [Uoc] max. 50 VDC
Batterie Nennspannung Bord I und Start II  12 VDC
Ladestrom  0 - 10 A
Ladeprogramme für Gel-/AGM-/Säure/LiFePo4-Batterien:   4
Ladespannungsbegrenzung (max): 15 VDC
Eingebauter Überlastschutz (Strombegrenzung): ja
Eingebauter Übertemperaturschutz  ja
Eingebauter Übertemperatur-Lüfter
Gerätesicherung /Typ FKS):  15 A
Eingang für Batterie-Temperatur-Sensor ja
Lade-Timer
Zusatzausstattung
3-fach
Kühlschrank-Steuerausgang "AES":
Schaltstrom Steuerausgang "AES" max:
Signalausgang "EBL" für Anzeige
Solarladestrom Wohnraumbatterie ja
Nebenausgang Fahrzeugstarter Batterie II (Start II):
Ladestrom : 0 - 1,0 A
Eingebauter Überlastschutz (Strombegrenzung) ja
Eingebauter Kurzschluss-Schutz: ja
Eingebauter Übetemperaturschutz ja
Mechanische Daten:
Abmessungen incl. Befestigungsflansch [mm]: 147 x 74 x 40
Gewicht: 140 g
Umgebungsbedingungen, Luftfeuchtigkeit: max. 95 % RF, nicht kondensierend

1 x

  Solarmodul SunLink SL060-12M60 / 60 Wp monokristallin
  Systemspannung 12 V / Uo: 21,6 V; Unenn: 17,2 V
  Ik: 4,3 A;  Inenn: 3,78 A
  Abm. (LxBxH): 660 x 630 x 35 mm
  Gewicht: 6,0 kg
  Leistungsgarantie: 25 Jahre auf 80% d.N.

5 m   2 x 5 m Solarkabel - 1x4 mm²
  Farbe: Rot und Schwarz (einadrig)

  für die Verbindung vom Solarmodul zum Solarladeregler.
  Einseitig vormontierte C4-Anschlußstecker für den
  direkten Anschluß am Solarmodul

1 x

 LiMoPower LMP-MPPT 170 DUO
  - Ladung Bord- und Starterbatterie
  - max. 170 W Solarleistung oder 10 Ampere
  - Systemspannung 12 Volt
  - Eingebauter Überlast- Kurzschluß- und Übertemperaturschutz
  - Ladeprogramme für Gel-/AGM-/Säure/LiFePo4-Batterien

  LCD Fernanzeige

12 Volt oder 24 Volt Gleichspannung
  - aktuelle Solarmodulleistung (W)
  - aktueller Solarstrom (A)
  - aktuelle Solarbatteriespannung (V)
 .- eingeladene Solarkapazität (Ah)
  - eingeladene Solarenergiemenge (Wh)
  - incl. 5m Verbindungskabel zu Laderegler

1 x

  Spoiler-Set
  LiMoPower® Solarspoiler-Set
  Aluminium - Silber
  Länge: 660 mm

1 x Klebeset für Spoiler best. aus:
  - 310 ml MS-Polymer Montagekleber
  - 50 ml Primer. 50 ml Oberflächgenreiniger (Spray)
  - Schleifklotz, Wollwischer
1 x
  Dachdurchführung 2-fach DFS/2
  Farbe weiss
  für Kabel mit einem Kabeldurchmesser von 4-10 mm
1 x

  Montageanleitung und Sicherheitsdatenblätter auf CD


Rechnen sie bitte zu der Solarmodulabmessung 14cm für die Spoiler hinzu.
7cm für den vorderen und 7cm für den hinteren Spoiler
.

Zubehör:

  • EBL-Kabelsatz für Anschluss des Solarladereglers an Elektronikschaltzentrale (EBL-Block) der Firma Schaudt GmbH
  • Batterieanschlußkabel 1 x 6 mm², Länge: 2 x 2 m mit Polklemmen, sowie Sicherungshalter + DC-Sicherung
  • Batterieanschlußkabel 1 x 6 mm², Länge: 2 x 2 m mit Rohrkabelschuh 8 mm, sowie Sicherungshalter + DC-Sicherung
  • BatterieTyp AGM - 12V / 50Ah
  • Batterie Typ AGM - 12V / 100Ah
  • Battery Protector 40


Einfache Montage dank abgestimmten Einzelkomponenten und hochwertigem Montagematerial.

Das Solarset kann ihren persönlichen Vorstellungen angepasst werden.
Einzelkomponenten können geändert, hinzugefügt oder entfernt werden.
