170 Watt LiMoPower Wohnmobil Solar Set - LMP 170 MIDI - MPPT 170 DUO

LiMoPower® Wohnmobil Solaranlagen WS-LMP170 sind standardmäßig mit einem MPPT DUO Solarladeregler mit zwei Ladeausgängen zum Laden der Wohnraum- und Starterbatterie ausgestattet. Der LiMoPower® MPPT Solarladeregler ist für alle gängigen Batterietypen (offene Blei Säure, AGM, Gel und Lithium Batterien) einsetzbar. Es stehen 4 Ladekennlinien zur Auswahl. Im Lieferumfang des Solarladereglers ist serienmäßig der Temperatursensor enthalten, somit wird der Akku auch bei stark schwankenden Temperaturen sehr schonend aufgeladen. Damit Sie Ihre Solarstromanlage und Akkus immer im Blick haben sorgt unser LiMoPower® Solar Monitor für alle relevanten Messwerte wie z.B. aktuelle Solarmodulleistung (W), aktueller Solarstrom (A), aktuelle Solarbatteriespannung (V), eingeladene Solarkapazität (Ah) und eingeladene Solarenergiemenge (Wh). Zur optimalen Verklebung der Solarspoiler auf dem Fahrzeugdach liefern wir ein abgestimmtes Klebe-Set mit einem hochwertigen MS-Polymerkleber, sowie einem Primer (Haftvermittler).

Einsatzbereich der LiMoPower® Wohnmobil Solaranlagen WS-LMP170

  • ausgelegt für einen Tagesenergiebedarf von ca. 660 Wh/d (Sommer)
  • geeignet für mittlere Reisemobile
  • Empfohlener Nutzungszeitraum: April bis September
  • Einsatzbereich: Solare Stromproduktion für Licht, Pumpe, Radio,TV/SAT

Produkthighligths

  • Modernste MPPT Solartechnology für mehr Energieertrag
  • LiMoPower® MPPT Solarladeregler mit 2 Ladeausgängen zum Laden der Wohnraum- und Starterbatterie
  • Serienmäßig mit Temperatursensor für schonende Batterieladung
  • LiMoPower® Solar Monitor - alle Messwerte auf einen Blick - incl. 5m Verbindungskabel zu Laderegler
  • hochwertige LiMoPower® Aluminium Solarspoiler
  • Solarkabel-Set mit vormontierten Steckverbindern
  • Hochwertiges monokristallines Solarmodul in 5 Bus Bar Technology - PERC Zellen
  • Top Qualität zu besten Preisen

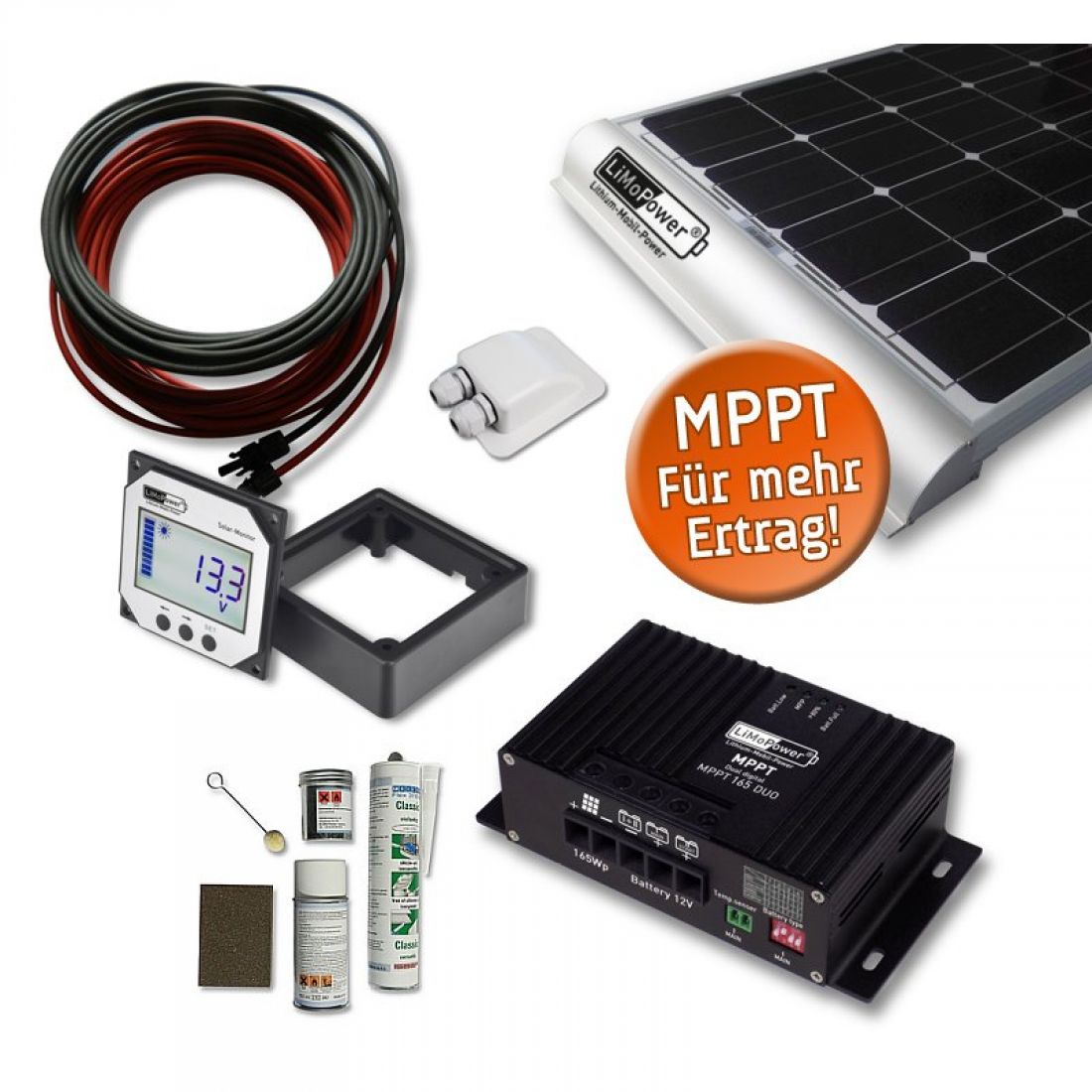

Bausatz beinhaltet
1 x Solarmodul 170W monokristallin - Fabr. SunLink PV - Typ SL110-12M170
1 x Solarladeregler Typ LiMoPower MPPT 170 DUO , 0 - 10 A
1 x LiMoPower® Solar Monitor
2 x 5 m Solarkabel - Set -  1 x 4 mm² - Farbe: Rot , Schwarz (einadrig)
1 x LiMoPower® Solarspoiler-Set aus Aluminium - Silber - Länge: 665mm
1 x Dachdurchführung 2-fach DFS/2 - weiss - aus ASA
1 x Klebe-Set: 310 ml MS-Polymer Kleber, 50 ml Primer, 150 ml Oberflächgenreiniger, Schleifklotz, Wollwischer
1 x Montageanleitung und Sicherheitsdatenblätter auf CD enthalten


Zusätzliches Zubehör:

  •     EBL-Kabelsatz zum Anschluss des Solarladereglers an Elektroblock der Firma Schaudt GmbH
  •     Batterieanschlußkabel 1 x 6 mm², Länge: 2 x 2 m mit Polklemmen, sowie Sicherungshalter + DC-Sicherung
  •     Batterieanschlußkabel 1 x 6 mm², Länge: 2 x 2 m mit Kabelschuh 8 mm, sowie Sicherungshalter +  Sicherung
  •     LiMoPower® Lithium Ionen Akku Typ LMP 12-100 - 1280Wh - 12,8V / 100Ah
  •     Battery Protector 40

Technische Details zum LiMoPower MPPT Wohnmobil Solar Set

Monokristallines Solarmodul 170 Wp
Nennleistung: 170 Wp
Leerlaufspannung: 23,6 V
Nennspannung: 19,1 V
Nennstrom: 8,90 A
Kurzschlussstrom: 9,24 A
Modulstecker C 4
Länge: 1400 mm Breite: 665 mm Höhe: 35mm
Gewicht: 12 kg
Einsatzbereich: Im Außenbereich, Camping, Inselanlagen

LiMoPower MPPT Solarladeregler DUO 170
Durch hochwertige Komponenten und konstruktive Massnahmen in Verbindung mit einem Microcontroller wird eine optimale Ladung, sowie die Einhaltung von Ladespannungen und Ladeströmen erreicht. Der Hauptladeausgang (Wohnraumbatterie) ist mit einer IU1oU2-Ladekennlinie ausgerüstet und kann somit optimal Blei-Säure/Nassbatterien, Gel- oder AGM/Vliesbatterien und Lithium Batterien aufladen. Der zweite Ladeausgang (Starterbatterie) ist Spannungs- und stromreduziert und dient zur Stützladung bzw. zur Ladeerhaltung der Starterbatterie bei langen Standzeiten. Die MPPT Solarladeregler sind für alle handelsüblichen Solarmodule geeignet. Die LiMoPower® MPPT Solarladeregler arbeiten mit dem MPPT (Maximum-Power-Point-Tracking) Verfahren. Sie sorgen automatisch für die optimale Leistungsausbeute (Watt Peak). Dabei wird der Spannungsüberschuss zwischen Solarmodulspannung und Batteriespannung umgewandelt in einen höheren Batterie Ladestrom. Somit wird die bestmögliche Leistungsausnutzung der Solaranlage erzielt. Die Ladestromzunahme beträgt gegenüber herkömmlichen Solarladereglern ca. 10-30%.

Solarladeregler Typ  LiMoPower MPPT 170 DUO
Solarmodul Nennleistung Pmpp 50 - 170 W
Solarmodulstrom Impp  0 - 10 A
Solarmodulspannung [Uoc] max. 50 VDC
Batterie Nennspannung Bord I und Start II  12 VDC
Ladestrom  0 - 12 A
Vorladestrom (tieferntladene Batterie) max:   6 A (< 8V)
Rücksetzspannung (30 sec):  12,7 VDC
Ladeprogramme für Gel-/AGM-/Säure/LiFePo4-Batterien:
Ladespannungsbegrenzung (max): 15 VDC
Eingebauter Überlastschutz (Strombegrenzung): ja
Eingebauter Übertemperaturschutz  ja
Eingebauter Lüfter  -
Gerätesicherung:  15 A
Eingang für Batterie-Temperatur-Sensor ja
Lade-Timer
Nebenausgang Fahrzeugstarter Batterie II (Start II):
3-fach
Ladestrom: 0 - 1,0 A
Eingebauter Überlastschutz (Strombegrenzung) ja
Eingebauter Kurzschluss-Schutz: ja
Eingebauter Übertemperaturschutz ja
Mechanische Daten:
Abmessungen incl. Befestigungsflansch [mm]:

147 x 74 x 40 Gewicht 340 Gramm  Umgebungsbedingungen, Luftfeuchtigkeit: max. 95 % RF, nicht kondensierend

Hinweise zu Reisemobile mit EBL-Basisstation:
Einige Reisemobilhersteller verwenden eine Elektronikschaltzentrale (EBL) der Firma Schaudt GmbH. Diese Schaltzentralen übernehmen Überwachungsfunktionen (Frischwasser, Abwasser), sowie die gesamte Ladung der Batterien. Teilweise werden verschiedene Messwerte wie z.B. Frisch- und Abwasserstand, Batteriezustand, etc. ausgewertet und zur Anzeige gebracht. Es gibt für die verschiedenen Reisemobilhersteller unterschiedliche EBL-Schaltzentralen. Fast alle verfügen über einen Messwerteingang für die Solaranlage. Die von uns angebotenen Solarladeregler können mittels Kabelsatz direkt angeschlossen werden. Es entfällt somit das lästige verlegen von Ladeleitungen zu den einzelnen Batterien.



1 x

  Solarmodul SunLink Typ SL110-12M165 / 170 Wp   monokristallin
  Systemspannug 12 V / Uo: 23,6 V; Unenn: 19,1 V
  Ik: 9,24 A; Inenn: 8,9 A
  Abm. (LxBxH): 1483 x 665 x 35 mm
  Gewicht: 12 kg

5 m
  2 x 5 m Solarkabel - 1x4 mm²
  Farbe: Rot und Schwarz (einadrig)

  für die Verbindung vom Solarmodul zum Solarladeregler.
  Einseitig vormontierte C4-Anschlußstecker
  für den direkten Anschluß am Solarmodul

1 x

   LiMoPower LMP-MPPT 170 DUO
  - Ladung Bord- und Starterbatterie
  - max. 170 W Solarleistung oder 10 Ampere
  - Systemspannung 12 Volt
  - Eingebauter Überlast- Kurzschluß- und Übertemperaturschutz
  - Ladeprogramme für Gel-/AGM-/Säure/LiFePo4-Batterien

  LCD Fernanzeige
  12 Volt oder 24 Volt Gleichspannung
  - aktuelle Solarmodulleistung (W)
  - aktueller Solarstrom (A)
  - aktuelle Solarbatteriespannung (V)
  - eingeladene Solarkapazität (Ah)
  - eingeladene Solarenergiemenge (Wh)
  - incl. 5m Verbindungskabel zu Laderegler

1 x   Spoiler-Set
  LiMoPower® Solarspoiler-Set
  Aluminium - Silber
1 x

   Klebeset

   - 310 ml MS-Polymer Montagekleber
  - 50 ml Primer
  - 150 ml Oberflächgenreiniger (Spray)
  - Schleifklotz und Wollwischer

1 x   Dachdurchführung
  2 - fach / ABS Kunststoff
  Farbe weiss

1 x

   Montageanleitung und Sicherheitsdatenblätter auf CD enthalten


Rechnen sie bitte zu der Solarmodulabmessung 14cm für die Spoiler hinzu.
7cm für den vorderen und 7cm für den hinteren Spoiler
.

Solar-Komplettanlage mit 170 Wp Solarmodul und mit MPPT 170 Duo Laderegler
